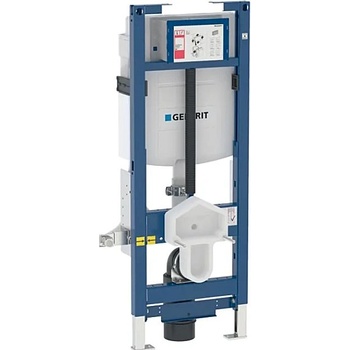

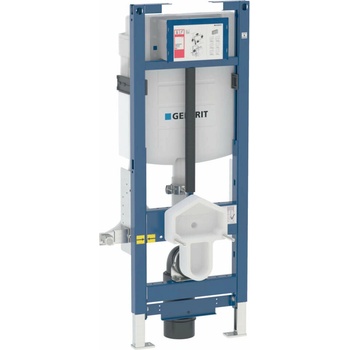

Geberit 111.396.00.5

Inštalačný prvok Duofix na závesné WC, so splachovacou nádržkou pod omietku Sigma 12 cm

• na bezbariérové využitie, ukotvenie WC výškovo nastaviteľné
• stavebná výška: 112 cm (H)
• rozmery: B = 42,5 cm, T = 17 cm

Účel použitia

• Na konštrukcie, vykonávané suchým procesom
• Na montáž do predstenových inštalácií čiastočne vysokých alebo vysokých na výšku miestnosti
• Na montáž do inštalačných stien vysokých na výšku miestnosti
• Na montáž do systémových stien Geberit Duofix čiastočne vysokých alebo vysokých na výšku miestnosti
• Na montáž do nosných systémov Geberit GIS pre čelnú stenu
• Vhodný na bezbariérové stavby
• Pre závesné WC s pripojovacími rozmermi podľa EN 33: 2011
• Pre závesné WC so vzdialenosťou upevnenia 18 cm
• Pre závesné WC s veľkým vyložením do 70 cm
• Na 1 množstvo splachovania, 2 množstvá splachovania alebo splachovanie Štart/Stop
• Pre hrúbky podlahy 0-20 cm
• Nevhodný pre ovládacie tlačidlá Geberit Sigma60

Vlastnosti

• Hĺbka pätnej dosky vhodná na montáž do U profilov UW 50 a UW 75 a do systémových profilov Geberit Duofix
• Pripojovacie koleno výsuvné
• Pripojovacie koleno inštalovateľné zvisle alebo vodorovne na inštalačnom prvku
• Upevnenie pripojovacieho kolena zvukovo izolované
• Splachovacia nádržka pod omietku s ovládaním spredu
• Splachovacia nádržka pod omietku s izoláciou proti orosovaniu
• Pri nastavení z výroby je možné okamžité dodatočné spláchnutie
• Montážne a servisné práce na splachovacej nádržke pod omietku bez náradia
• Prívod vody vzadu alebo hore uprostred
• Kryt na hrubú montáž pre servisný otvor chráni pred vlhkosťou a nečistotami
• Kryt na hrubú montáž pre servisný otvor s možnosťou skrátenia
• Vybavený rúrkovou chráničkou na prívodné potrubie na pripojenie sprchovacích WC Geberit AquaClean
• S možnosťou upevnenia na prívod elektriny

Technické údaje

• Tlak pri prietoku: 10-1000 kPa
• Maximálna teplota vody: 25 °C
• Splachovacie množstvo: 6 a 3 l (nastavenie vo výrobe)
• Veľké splachovacie množstvo, rozsah nastavenia: 4,5 / 6 / 7,5 l
• Malé splachovacie množstvo, rozsah nastavenia: 3-4 l
• Výpočtový prietok: 0.11 l/s
• Minimálny pretlak pre výpočtový prietok: 50 kPa

Obsah dodávky

• Prívod vody R 1/2", vhodný pre MF, s integrovaným rohovým ventilom a ručným ovládacím kolieskom
• Kryt na hrubú montáž pre servisný otvor
• 2 ochranné zátky
• Prípojná súprava pre WC, Ø 90 mm
• Pripojovacie koleno 90° z PE-HD, Ø 90 mm
• Prechodka z PE-HD, Ø 90/110 mm
• 2 závitové tyče M12
• Kryt na hrubú montáž na rozsah nastavenia splachovacieho kolena a pripojovacieho kolena
• Krabice pod omietku na predvŕtaný otvor Ø 68 mm, na prívod elektriny
• Upevňovací materiál
• Bez ovládacieho tlačidla
• Stavebná súprava na predstenovú montáž nie je súčasťou balenia - je potrebné ju objednať samostatne
